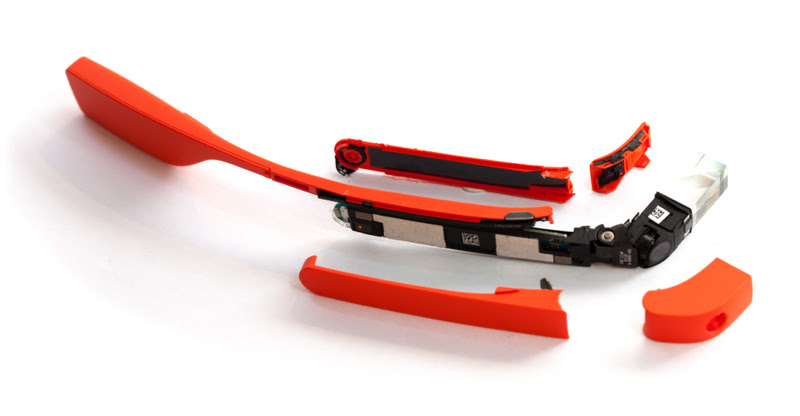

HÌNH ẢNH CHI TIẾT "MỔ XẺ" GOOGLE GLASS

Không chờ đến lượt iFixit ra tay, cô Star Simpson cùng với Scott Torborg đã tiến hành lột trần toàn bộ linh kiện bên trong Google Glass có giá 1.500USD để có cái nhìn cận cảnh hơn về chiếc kính thông minh này. Mặc dù có thiết kế rất nhỏ gọn nhưng bên trong Google Glass vẫn có đầy đủ các thành phần của một máy tính mini như bo mạch, chip xử lý, các cảm biến, camera và pin. Nhờ có vậy mà người ta mới biết pin của Google Glass có dung lượng 570mAh và không thể thay thế được. Mời các bạn xem ảnh.

1. Đầu tiên là phần đập hộp

– / 4

Đây là 1 trong 2 module chính của Google Glass, chứa camera và màn hình hiển thị

Kích thước rất nhỏ gọn

Module chính thứ hai nằm ở phía sau tai, phần phù to ra chính là chỗ chứa pin

2. Tiến hành tháo những con ốc đầu tiên

3. Tháo kỹ hơn

4. Khu vực rê tay (Touchpad) ở cạnh phải của kính

Đây là phàn khung xương của cả chiếc kính, phần này không có thiết bị điện tử nào hết

Tháo miếng nhựa bảo vệ ra khỏi kính

Google Glass khi gắn vào một chiếc kính thông thường

Dùng một thiết bị có đầu nhọn và dẹp để cạy phần nắp bảo vệ ra

Tiếp tục cạy

Bo mạch chính của kính bắt đầu hiện ra

Đây là khu vực chính của Google Glass chứa toàn bộ các linh kiện điện tử bên trong.

– / 4

Touchpad được cung cấp bởi hãng Synaptics, vốn là một cái tên rất quen thuộc chuyên sản xuất và phát triển các loại touchpad cho máy tính

Bàn rê nhìn từ mặt ngoài

5. Bo mạch CPU

– / 6

Bo mạch nhỏ và dài được đặt khéo léo bên trong thân kính

Bo mạch được dán vào vò bằng rất nhiều keo dính

Bên trong gồm có chip xử lý TI OMAP4430, bộ nhớ Flash dung lượng 16GB của SanDisk, cáp RF...

Từ trái qua: pin (màu vàng), bo mạch CPU và miếng đế giữ bo mạch.

6. Module chứa pin

– / 5

Pin được đặt ở phía sau tai để giữ cho kính được cân bằng khi chúng ta đeo lên

Pin là đây, nằm ở phía cuối của module.

Pin 2.1 Wh, dung lượng 570 mAh.

7. Loa/tai nghe
Google Glass không sử dụng tai nghe thông thường mà là dạng tai nghe truyền âm qua xương (bone conduction).

– / 4

Tai nghe được đặt sát ngay phần pin.

8. Tháo màn hình của kính

– / 8

Tháo mạch tiếp xúc của màn hình ra trước

Màn hình nhỏ được đặt trong khối pha lê trong suốt, thực chất thì đó không phải là màn hình chính, nó chỉ được dùng để phản chiếu hình ảnh từ màn hình chính đặt phía bên trong Google Glass mà thôi.

9. Màn hình
Còn đây mới là màn hình thực sự của kính

– / 4

Màn hình có độ phân giải 640x360

10. Màn hình kính trong suốt (màn hình phụ)

– / 4

11. Camera

– / 6

Camera có độ phân giải 5MP, quay được phim HD 720p.

Hình chụp từ camera của Google Glass.

Hình chụp từ camera của Google Glass.

Hình chụp từ camera của Google Glass.

Hình chụp từ camera của Google Glass.

Còn đây là thông số cấu hình của Google Glass do chính hãng công bố:

• Thiết kế: có thể điều chỉnh phần khung và cánh mũi để phù hợp với bất kỳ gương mặt nào.
• Màn hình hiển thị: màn hình độ phân giải cao tương đương với kích thước 25" xem ở khoảng cách 2,4 mét.
• Camera: chụp hình 5MP, quay phim HD 720p.
• Âm thanh: tai nghe truyền qua xương, giống như tai nghe Bone Conduction của Panasonic.
• Kết nối: Wi-Fi chuẩn b/g, Bluetooth.
• Bộ nhớ trong: 16GB, trong đó có 12GB là dùng được, có thể đồng bộ hóa với tài khoản Google.
• Pin: đủ dùng cho một ngày trong điều kiện bình thường, nếu quay phim và dùng Hangouts nhiều thì pin sẽ hết nhanh hơn.
• Sạc qua cổng Micro USB.
• Tương thích: với bất kỳ điện thoại nào có Bluetooth. Nếu có sử dụng thêm ứng dụng MyGlass thì máy phải chạy từ Android 4.0.3 trở lên.
